Network Planning

1. Sejarah dan Pengertian Network Planning

Pada perencanaan suatu proyek terdapat proses pengambilan keputusan dan proses penetapan tujuan. Untuk dapat melaksanakan proses ini perlu adanya informasi yang tepat dan kemampuan pengambilan keputusan yang tinggi. Proses pengambilan keputusan dan penetapan kebijakan serta proses penyelenggaraan merupakan sistem operasi pada perencanaan proyek.

Bila perencanaan proyek merupakan sebuah total sistem, maka penyelenggaraan proyek

tersebut terdiri dari dua sub sistem, yaitu sub sistem operasi dan sub sistem informasi. Sub sistim operasi menjawab pertanyaan “bagaimana cara melaksanakan kegiatan” sedang sub sistem informasi menjawab pertanyaan “kegiatan apa saja yang sudah, sedang dan akan dilaksanakan”. Network planning merupakan sub sistem informasinya.

Konsep network ini mula-mula disusun oleh perusahaan jasa konsultan manajemen Boaz, Allen dan Hamilton (1957) yang berada dibawah naungan perusahaan pesawat terbang Lockheed. Kebutuhan penyusunan network ini dirasakan perlu karena adanya koordinasi dan pengurutan kegitan-kegiatan pabrik yang kompleks, yang saling berhubungan dan saling tergantung satu sama lain. Hal ini dilakukan agar perencanaan dan pengawasan kegiatan dapat dilakukan secara sistimatis, sehingga dapat diperoleh efisiensi kerja.

Adanya network ini menjadikan sistem manajemen dapat menyusun perencanaan

penyelesaian proyek dengan waktu dan biaya yang paling efisien. Di samping itu network juga dapat dipergunakan sebagai alat pengawasan yang cukup baik untuk menyelesaikan proyek tersebut. Diagram network merupakan kerangka penyelesaian proyek secara keseluruhan,

ataupun masing-masing pekerjaan yang menjadi bagian daripada penyelesaian proyek secara keseluruhan.

Pada prinsipnya network dipergunakan untuk perencaan penyelesaian berbagai macam pekerjaan terutama pekerjaan yang terdiri atas berbagai unit pekerjaan yang semakin sulit dan rumit.

Menurut Sofwan Badri (1997 : 13) dalam bukunya “Dasar-Dasar Network Planning” adalah sebagai berikut :

“Network planning pada prinsipnya adalah hubungan ketergantungan antara bagian-bagian pekerjaan (variabel) yang digambarkan / divisualisasikan dalam diagram network”. Dengan demikian diketahui bagian-bagian pekerjaan mana yang harus didahulukan, bila perlu dilembur (tambah biaya), pekerjaan mana yang menunggu selesainya pekerjaan yang lain, pekerjaan mana yang tidak perlu tergesa-gesa sehingga alat dan tenaga dapat digeser ke tempat lain demi efesiensi.

Sedangkan menurut Soetomo Kajatmo (1977: 26) adalah :

“Network planning merupakan sebuah alat manajemen yang memungkinkan dapat lebih luas dan lengkapnya perencanaan dan pengawasan suatu proyek”. Adapun definisi proyek itu sendiri adalah suatu rangkaian kegiatan-kegiatan (aktivitas) yang mempunyai saat permulaan dan yang harus dilaksanakan serta diselesaikan untuk mendapatkan tujuan tertentu.

Pengertian lainnya yang dikemukakan oleh Tubagus Haedar Ali (1995: 38) yaitu:

“Network planning adalah salah satu model yang digunakan dalam penyelenggaraan proyek yang produknya adalah informasi mengenai kegiatan-kegiatan yang ada dalam network diagram proyek yang bersangkutan.

untuk membuatnya kita membutuhkan data-data yaitu
Jenis pekerjaan yang dibuat detail rincian item pekerjaan, contohnya jika kita akan membuat network planning pondasi batu kali maka apabila dirinci ada pekerjaan galian tanah, pasangan pondasi batu kali kemudian urugan tanah kembali.
Durasi waktu masing-masing pekerjaan, dapat ditentukan berdasarkan pengalaman atau menggunakan rumus analisa bangunan yang sudah ada.
Jumlah total waktu pelaksanaan pekerjaan.
Metode pelaksanaan konstruksi sehingga dapat diketahui urutan pekerjaan.
Selain network planning kita kenal juga jenis jadwal lain yang digunakan dalam melaksanakan proyek seperti kurva S, Bar chart, schedule harian mingguan bulanan dll.

Daftar item pekerjaan pasangan pondasi batu kali dengan target total waktu pelaksanaan adalah 8 hari kerja

NO	JENIS PEKERJAAN	DURASI WAKTU
A	Persiapan	6 hari
B	Galian tanah	2 hari
C	Lantai kerja	2 hari
D	Pasir urug	1 hari
E	Pasangan batu kali	3 hari
F	Urugan tanah kembali	0 hari

Jika kita jumlahkan total durasi waktu adalah 15 hari padahal targetnya hanya 8 hari, disinilah kita memerlukan pembuatan network planning untuk mengatur perletakan jadwal yang bagus.

Dari tabel rincian pekerjaan dan durasi waktu tersebut maka dapat kita pikirkan bagaimana urutan kegiatan pasangan pondasi batu kali akan kita lakukan, pada bagian mana pekerjaan yang harus selesai sebelum dapat mengerjakan kegiatan lain, dan pada item pekerjaan mana yang waktu pelaksanaanya tidak mempengaruhi kegiatan lain, secara umum dapat kita tuliskan bayangan urutan kerja sebagai berikut

pekerjaan persiapan dilakukan diawal pekerjaan sampai berkakhirnya kegiatan.
Galian tanah harus selesai sebelum dapat melakukan pekerjaan pembuatan lantai kerja.
Setelah membuat lantai kerja lalu dilanjutkan pekerjaan pasir urug dan pasangan batu kali.
Urugan tanah kembali baru bisa dilakukan setelah kegiatan pemasangan selesai.

Dari data dan logika berpikir tersebut maka dapat kita tuangkan kedalam sebuah diagram network planning agar fikiran kita dapat mengerti orang lain sekaligus sebagai pedoman dalam penentuan jadwal pelaksanaan setiap item pekerjaan sehingga secara global pekerjaan dapat selesai dalam waktu yang direncanakan.

Jadi cara membuat network planning adalah seperti gambar berikut

Kegunaan Network Planning
Data atau informasi yang diperoleh, namun tidak teratur dapat terorganisir dengan tepat. Dapat menunjukkan urutan pekerjaan sebuah proyek kerja konstruksi yang paling efisien, diukur dari sudut biaya dan waktu pelaksanaan proye tersebut.
• Dapat memfokuskan perhatian pada hal-hal yang kritis yang mungkin terjadi pada pelaksanaan sebuah pekerjaan konstruksi.
• Mengarahkan seorang pimpinan mengambil keputusan dan mengelola resources (sumber daya) dalam usaha mempercepat selesainya proyek.Resources yang dibutuhkan dapat berupa orang, peralatan dan juga fasilitas-fasilitas khusus untuk mengerjakan proyek tesebut.
• Memudahkan koordinasi dengan orang-orang atau lembaga yang terlibat.
• Memudahkan pengawasan dan pengendalian.
• Pedoman bagi para pelaksana pekerjaan sebuah proyek.

Perkembangan Network Planning
a. CPM (Critical Path Method) dan PERT (Program Evaluation and Review Technique) atau NETWORK DIAGRAM.

Semenjak dikenalkan pada tahun 1950 di Amerika oleh Du Pont Company secara independen, network planning mulai berkembang di negara-negara lain. Dua metode awal pada network planning yang dikenal yaitu CPM dan PERT. CPM bergantung pada PERT yang dapat mengatasi masalah penjadwalan kerja. CPM lebih banyak mengarah pada bagian permasalahan biaya dan waktu. Karakteristik umum dari dua metode ini adalah:- Sebuah proyek bisa menjadi diubah menjadi paket pekerjaan atau paket kegiatan yang terdefinisi dengan baik.
- Sebuah pekerjaan harus dilaksanakan pada urutan kerja tertentu.- Dengan sebuah urutan kerja berbentuk ’S’, kegiatan dapat ditentukan awal proyek dan akhir proyek.Pada CPM, yang dilakukan adalah menentukan dan mengoptimalkan terjadinya garis kritis. Sebuah pekerjaan yang dilakukan tanpa memiliki garis kritis dapat dilaksanakan lebih cepat atau lebih lambat tanpa mempengaruhi pelaksanaan keseluruhan sebuah proyek.Pada metode PERT, pelaksanaan berdasarkan pada perkiraan yang tidak tentu. Didominasi oleh kecenderungan yakin akan waktu yang akan dikerjakan (optimis), berdasarkan pelaksanaan yang paling sering digunakan (most likely) dan tidak yakin akan waktu yang direncanakan (pesimis). Maka diambil rata-rata dari ketiga elemen tersebut.
Oleh karena itu, metoda ini menggunakan range untuk menentukan durasi pekerjaan. Bisa juga dilakukan perhitungan untuk menentukan durasi yang diinginkan.Rumus perhitungan durasi dengan PERT yaitu:
Dengan PERT, kita bisa menghitung waktu yang dibutuhkan. Tetapi, kelemahannya adalah membutuhkan banyak biaya dan tenaga kerja. Hanya bisa digunakan pada pekerjaan besar dan proyek yang kompleks.

b. Gantt (Bar) Chart
Merupakan sebuah metode network planning yang cukup banyak digunakan. Pada Gantt Chart ini mengkombinasikan dua hal, yaitu penjadwalan dan fungsi perencanaan. Gantt chart ini lebih dikenal karena penggunaannya yang mudah dan sederhana.
Sebuah Gantt chart digunakan dengan mudah karena pelaksanaan sebuah pekerjaan tidak terganggu oleh kegiatan lainnya yang benar-benar dikerjakan sesuai dengan urutan pekerjaan tanpa mendahului atau melewati waktu perencanaan.Milestone chart juga merupakan bagian dari Gantt chart ini. Dengan menggunakan Gantt chart dapat diperoleh berbagai keuntungan seperti pada pelaksanaan pekerjaan, sebuah aktivitas mudah untuk dipahami urutan pekerjaannya. Dengan bar chart sebuah urutan pelaksanaan mudah dibuat dan diperbaiki.Namun, akibat dari ketidaktergantungnya pekerjaan yang satu dengan yang lain, maka pelaksanaan pekerjaan akan menjadi lebih lama. Juga dengan menggunakan metode ini, urutan kegiatan sebuah pekerjaan menjadi sulit untuk dilaksanakan.
Persamaan dan Perbedaan PERT dan CPM
A. Persamaan
·         Digunakan untuk menangani proyek-proyek.
·         Memerlukan prasyarat di dalam melaksanakan kegiatan.
·         Melakukan pendataan waktu setiap operasi sehingga dapat menggunakan waktu semaksimum mungkin dan pembiayaan.
·         Sama-sama membentuk lintasan dari kegiatan
B.     Perbedaan
       Pada prinsipnya yang menyangkut perbedaan PERT dan CPM adalah sebagai berikut :
·         PERT digunakan pada perencanaan dan pengendalian proyek yang belum pernah dikerjakan, sedangkan CPM digunakan untuk menjadwalkan dan mengendalikan aktivitas yang sudah pernah dikerjakan sehingga data, waktu dan biaya setiap unsur kegiatan telah diketahui oleh evaluator.
·         Pada PERT digunakan tiga jenis waktu pengerjaan yaitu yang tercepat, terlama serta terlayak, sedangkan pada CPM hanya memiliki satu jenis informasi waktu pengerjaan yaitu waktu yang paling tepat dan layak untuk menyelesaikan suatu proyek.
·         Pada PERT yang ditekankan tepat waktu, sebab dengan penyingkatan waktu maka biaya proyek turut mengecil, sedangkan pada CPM menekankan tepat biaya.
·         Dalam PERT anak panah menunjukkan tata urutan (hubungan presidentil), sedangkan pada CPM tanda panah adalah kegiatan.
2.4    Tujuan Teknik Analisis Jaringan Kerja
         a.   Untuk mengkoordinir semua unsur (element) proyek kedalam suatu rencana utama (master plan) dengan menciptakan suatu model kerja untuk melengkapai proyek sehingga diperoleh data sebagai berikut :
               1. Waktu terbaik untuk pelaksanaan kegiatan
               2.   Pengurangan/penekanan ongkos/biaya
               3.   Pengurangan resiko.
b.   Mempelajari alternatif-alternatif yang terdapat didalam dan diluar proyek.
   c.   Untuk mendapatkan atau mengembangkan skedul yang optimum.
   d.   Penggunaan sumber-sumber secara efektif dan efisien.
   e.   Alat komunikasi antar pimpinan.
   f.    Pengawasan pembangunan proyek.
   g.   Memudahkan revisi atau perbaikan terhadap penyimpangan yang terjadi.
2.5    Manfaat Analisis Jaringan Kerja
            a.    Untuk melengkapi rancangan, untuk memperbaiki metode perencanaan dan pengawasan, memperbaiki komunikasi dan pengambilan keputusan dan secara umum untuk mempertinggi effektivitas manajemen dalam menyelesaikan proyek.
            b.    Untuk penghematan biaya, waktu dan mempertinggi daya guna (effisiensi) kerja, baik manusia maupun peralatan serta menjamin ketepatan selesainya suatu proyek.

2.6    Menggambar Jaringan Kerja
         Panduan dalam menggambar jaringan kerja :
1.   Buatlah anak panah dengan garis penuh dari kiri ke kanan, & garis putus-putus untuk Dummy.
2.   Keterangan kegiatan ditulis diatas anak panah, sedangkan kurun waktu dibawahnya.
3.   Hindarkan sejauh mungkin garis menyilang.
4.   Peristiwa/ kejadian dilukiskan sebagai lingkaran, dengan nomor yg bersangkutan jika mungkin berada didalamnya.
5.   Nomor peristiwa sebelah kanan lebih besar dari sebelah kiri.
2.7      Penentuan Waktu
Setelah jaringan kerja dapat digambarkan, kemudian diestimasikan waktu yang diperlukan untuk menyelesaikan masing-masing aktivitas, dan menganalisis seluruh diagram network untuk menentukan waktu terjadinya masing-masing event.
Dalam mengestimasi dan menganalisis waktu ini, akan terdapat satu atau beberapa lintasan tertentu dari kegiatan-kegiatan pada jaringan kerja tersebut yang menentukan jangka waktu penyelesaian seluruh proyek. Lintasan ini disebut lintasan kritis (critical path). Jalur kritis adalah jalur yang memiliki rangkaian komponen kegiatan dengan total jumlah waktu terlama dan menunjukkan kurun waktu penyelesaian yang tercepat. Pada jalur ini terletak kegiatan-kegiatan yang bila pelaksanaannya terlambat akan menyebabkan keterlambatan proyek secara keseluruhan
Selain lintasan kritis, terdapat lintasan-lintasan lain yang mempunyai jangka waktu yang lebih pendek daripada lintasan kritis. Dengan demikian, maka lintasan yang tidak kritis ini mempunyai jangka waktu untuk bisa terlambat, yang disebut float/slack.
Float/slack memberikan sejumlah kelonggaran waktu dan elastisitas pada sebuah jaringan kerja, dan ini dipakai pada waktu penggunaan network dalam praktek, atau digunakan pada waktu mengerjakan penentuan jumlah material, peralatan, dan tenaga kerja.
Float terbagi menjadi dua jenis, yaitu:
                a.    Total float/slack,
Jumlah waktu di mana waktu penyelesaian suatu aktivitas dapat diundur tanpa mempengaruhi saat paling cepat dari penyelesaian proyek secara keseluruhan
                b.    Free float/slack,
Jumlah waktu di mana penyelesaian suatu aktivitas dapat diukur tanpa mempengaruhi saat paling cepat dari dimulainya aktivitas yang lain atau saat paling cepat terjadinya event lain pada network.

Notasi yang digunakan
Untuk mempermudah perhitungan penentuan waktu digunakan notasi-notasi sebagai berikut:
            TE = earliest event occurrence time, yaitu saat tercepat terjadinya event.
            TL    = latest event occurrence time, yaitu saat paling lambat terjadinya event.
            ES = earliest activity start time, yaitu saat paling cepat dimulainya aktivitas.
            EF = earliest activity finish time, yaitu saat paling cepat diselesaikannya aktivitas.
            LS    = latest activity start time, yaitu saat paling lambat dimulainya aktivitas.
            LF    = latest activity finish time, yaitu saat paling lambat diselesaikannya aktivitas.
                    t      = activity duration time, yaitu waktu yang diperlukan untuk menyelesaikan suatu aktivitas.
            S      = total slack/float
            SF = free slack/float

Asumsi dan perhitungan
Asumsi yang digunakan dalam melakukan perhitungan adalah:
1.       Proyek hanya memiliki satu initial event dan satu terminal event.
2.       Saat tercepat terjadinya initial event adalah hari ke-nol
3.       Saat paling lambat terjadinya terminal event adalah TL = TE untuk event ini.
            Adapun cara perhitungan yang harus dilakukan terdiri atas dua cara, yaitu:
Perhitungan maju (forward computation)
Pada perhitungan ini, perhitungan bergerak dari initial event menuju ke terminal event. Tujuannya adalah untuk menghitung saat yang paling cepat terjadinya events dan saat paling cepat dimulainya serta diselesaikannya aktivitas-aktivitas.
2.    Perhitungan mundur (backward computation)
Pada perhitungan ini, perhitungan bergerak dari terminal event menuju ke initial event. Tujuannya adalah untuk menghitung saat paling lambat terjadinya events dan saat paling lambat dimulainya dan diselesaikannya aktivitas-aktivitas.
Untuk melakukan perhitungan maju dan perhitungan mundur, lingkaran event di bagi atas tiga bagian.

Keterangan:
         a    =    Nomor event
         b    =    Saat tercepat terjadinya event, yang merupakan hasil perhitungan maju
   c    =    Saat paling lambat terjadinya event, yang merupakan hasil perhitungan mundur
Setelah kedua perhitungan di atas selesai, kemudian dilakukan perhitungan untuk mencari nilai slack/float.

Adapun cara perhitungannya adalah sebagai berikut:
1.     Total float/slack dihitung dengan cara mencari selisih antara saat paling lambat dimulainya aktivitas dengan saat paling cepat dimulainya aktivitas, atau dengan mencari selisih antara saat paling lambat diselesaikannya aktivitas dengan saat paling cepat diselesaikannya aktivitas.
2.     Free float/slack aktivitas dihitung dengan cara mencari selisih antara saat tercepat terjadinya event di ujung aktivitas dengan saat tercepat diselesaikannya aktivitas tersebut.

2. Manfaat

Network planning merupakan teknik perencanaan yang dapat mengevaluasi interaksi antara kegiatan-kegiatan. Manfaat yang dapat dirasakan dari pemakaian analisis network adalah sebagai berikut :

a. Dapat mengenali (identifikasi) jalur kritis (critical path) dalam hal ini adalah jalur elemen yaitu kegiatan yang kritis dalam skala waktu penyelesaian proyek secara keseluruhan.

b. Dapat diketahui dengan pasti kesukaran yang akan timbul jauh sebelum terjadinya sehingga dapat diambil tindakan yang presentatif.

c. Mempunyai kemampuan mengadakan perubahan-perubahan sumber daya dan memperhatikan efek terhadap waktu selesainya proyek.

d. Sebagai alat komunikatif yang efektif.

e. Memungkinkan tercapainya penyelenggaraan proyek yang lebih ekenomis dipandang dari sudut biaya langsung dan penggunaan sumber daya yang optimum.

f. Dapat dipergunakan untuk memperkirakan efek-efek dari hasil yang dicapai suatu kegiatan terhadap keseluruhan rencana.

3. Bentuk Network Planning

Network adalah grafik dari suatu rencana produk yang menunjukkan interelasi dari berbagai aktivitas. Network juga sering disebut diagram panah, apabila hasil-hasil perkiraan dan perhitungan waktu telah dibubuhkan pada network maka ini dapat dipakai sebagai jadwal proyek (project schedulle). Untuk membentuk gambar dari rencana network tersebut perlu digunakan simbol-simbol, antar lain:

Arrow / anak panah yang menyatakan aktivitas / kegiatan yaitu suatu kegiatan atau pekerjaan dimana penyelesaiannya membutuhkan durasi (jangka waktu tertentu) dan resources (tenaga, alat, material dan biaya). Kepala anak panah menjadi pedoman arah tiap kegiatan, dimana panjang dan kemiringan tidak berpengaruh.

Node / event, yang merupakan lingkaran bulat yang artinya saat peristiwa atau kejadian yaitu pertemuan dari permulaan dan akhir kegiatan.

Dummy /anak panah terputus-putus yang menyatakan kegiatan semu yaitu aktivitas yang tidak membutuhkan durasi dan resources.

Double arrow / dobel anak panah yang menunjukkan kegiatan di lintasan kritis (critical path).

Contoh penggunaan simbol tersebut adalah sebagai berikut:

Kegiatan A harus dilaksanakan sebelum kegiatan B demikian pula sebelum menyelesaikan kegiatan 3 maka kegiatan 1 dan 2 harus diselesaikan.

Awal dari seluruh kegiatan adalah kegiatan 1 dan untuk menyelesaikan seluruh proyek maka setelah kegiatan 1 ada 3 kegiatan yang harus diselesaikan yaitu menyelesaikan kegiatan 2, 3 dan 4 kemudian melaksanakan kegiatan 5 dan 6.

Kegiatan A harus selesai sebelum kegiatan C, kegiatan B harus selesai sebelum kegiatan D Kegiatan C dan D harus selesai sebelum kegiatan F dimulai, tetapi kegiatan E sudah dapat dimulai walaupun hanya kegiatan D saja yang selesai dan seterusnya.

Kegiatan B harus diselesaikan dalam jangka waktu yang pendek / kritis sedangkan kegiatan A, C, dan D harus Diselesaikan dengan adanya kelonggaran waktu untuk terlambat (float).

Pada dasarnya network planning adalah suatu cara penggambaran kegiatan proyek dalam bentuk simbol-simbol network.

Simbol-simbol yang digunakan adalah:

1) Event (Kejadian= Peristiwa=Saat).

Event adalah saat dimulainya atau berakhirnya suatu kegiatan. Simbul yang digunakan biasanya berupa lingkaran atau ellips. Ruangan sebelah kiri digunakan untuk memberi identitas dari event itu, biasanya berupa bilangan (tak berdimensi).

Ruangan kanan digunakan kapan terjadinya kejadian itu, bagian kanan atas menunjukkan kapan paling cepat saat itu terjadi (EET=Earliest Event Time) dan kanan bawah menunjukkan paling lambat saat itu boleh terjadi (LET=Latest Event time). Setiap kegiatan selalu dimulai oleh sebuah event (disebut Start event atau saat dimulai) dan berakhir pada event lain (disebut finísh event atau saat selesai). Event tidak membutuhkan waktu.

2) Kegiatan (Activity).

Kegiatan adalah setiap bagian dari pekerjaan proyek yang membutuhkan waktu untuk dilaksanakan, juga membutuhkan biaya, tenaga kerja serta peralatan, simbol yang digunakan adalah anak panah. Bagian ekor anak panah terdapat saat mulai dan bagian ujungnya terdapat saat berakhirnya. Karena network merupakan
rangkaian anak panah maka network disebut directed network (terarah). Diatas anak panah tertuliskan (secara singkat) nama kegiatan (misal: Pembelian mesin, galian pondasi dsb). Dibawahnya dituliskan lamanya kegiatan tersebut, dalam satuan waktu yang seragam dengan kegiatan lainnya (misal: dalam jam, hari, minggu dsb). Dalam rangka menempatkan suatu anak panah dalam suatu jaringan kerja harus bisa menjawab dua pertanyaan dibawah ini:

Kegiatan apakah yang sudah harus selesai sebelum sesuatu kegiatan tertentu dapat dimulai?
Adakah kegiatan-kegiatan lain yang dapat dikerjakan secara bersama-sama?

3) Dummy Activity (Kegiatan Semu)

Kegiatan semu (dummy activity) dalam network planning digunakan simbul anak panah yang terputus-putus. Adanya kegiatan semu bisa terjadi karena hal-hal sebagai berikut:

1. Setiap kegiatan harus mempunyai identitas tersendiri yang dinyatakan oleh nomor start event dan nomor finish event

Karena itu diperlukan ” Dammy”, gambar diatas dirobah menjadi sebagai berikut:

Dummy adalah: suatu kegiatan yang tidak memerlukan sumberdaya dan tanpa dimensi waktu.

Kegiatan B identitasnya 2-4

Kegiatan C identitasnya 2-5

Kegiatan D identitasnya 4-5

b) Misalnya hubungan (relationship) antar kigiatan adalah sebagai berikut:

Kegiatan B baru bisa dimulai setelah kegiatan A selesai, sedangkan kegiatan D baru bisa dimulai setelah kegiatan A dan C selesai.

Untuk menggambarkan relationship seperti tersebut diperlukan dummy

4) Prosedur.

Langkah-langkah yang harus diambil dalam melakukan perencanaan dengan network adalah sbb:

Menentukan batasan-batasan dari pekerjaannya. Tentukan kapan dapat dimulai dan kapan harus diakhiri.
Memecah (break down) pekerjaan itu menjadi kegiatan-kegiatan.Untuk ini perencana harus bekerjasama dengan pelaksana. Secara lengkap semua kegiatan yang akan dilaksanakan harus dicatat, apabila ada kegiatan yang terlupakan akibatnya sangat fatal. Oleh karena itu dalam tahapan ini perlu mendapatkan perhatian dan usaha yang intensif. Dan juga pemecahan pekerjaan kedalam kegiatan-kegiatan itu harus menghasilkan kegiatankegiatan yang setingkat, dalam istilah network. Misalnya kegiatan memaku tidak setingkat dengan kegiatan pengurugan tanah, dan sebagainya.
Tentukan urutan-urutan dari kegiatan diatas, urutan-urutan ini disebut precedence relationship, dalam menentukan urutan-urutan ini kita harus berpihak pada pengetahuan logika, (kita tidak bisa memasang atap kalau penunjangnya belum terpasang).
Kegiatan mana yang harus mendahului kegiatan yang lain.
Kegiatan mana yang harus mengikuti kegiatan yang lain.
Kegiatan mana yang harus dilaksanakan secara serentak.
Dari informasi mengenai hubungan (relationship) antara setiap kegiatan dalam pekerjaan dibuatkan diagram jaringannya, dalam hal ini harus dingat bahwa suatu pekerjaan dimulai pada suatu event (saat mulai atau start event) dan berakhir pada suatu event lain (saat selesai atau finish event). Hubungan ini bisa digambarkan sebagai berikut:

Misalnya : Kegiatan D baru bisa dimulai setelah kegiatan A, B dan C selesai.

Simbol:

5. Waktu

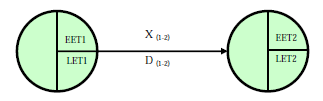

Untuk dapat menghitung jangka waktu proyek (Total Project time) serta semua event time, terlebih dahulu harus diperkirakan waktu yang dibutuhkan untuk melaksanakan setiap kegiatan (activity duration).

EET = Earlist Event Time (saat paling cepat terjadi)

LET = Latest Event Time (saat paling lambat terjadi)

X(1-2) = Jenis kegiatan.

D(1-2) = Duration (waktu pelaksanaan)

EET2 = EET1 + X (1-2). LET1 = LET2 – D (1-2).

EST = Earlist Start Time (waktu tercepat kegiatan dapat dimulai).

LST = Lastest Start Time (waktu paling lambat kegiatan masih dapat dimulai).

EST = EET1 (EET1 + D (1-2) = EET2).

LST = LET1 + D (1-2) ≤ LET2.

6) Lintasan Kritis = Waktu Kritis.

Lintasan kritis atau waktu kritis adalah jumlah waktu pelaksanaan didalam suatu event yang tidak boleh dilampaui dalam melaksanakan suatu rangkaian kegiatan. Apabila waktu pada salah satu event didalam rangkaian lintasan kritis tersebut ada yang terlampaui maka penyelesaian proyek tersebut dapat dipastikan mengalami keterlambatan dari jadwal yang ditentukan, oleh karena itu pada lintasan kritis ini perlu perhatian dan pengawasan yang ekstra ketat.

Lintasan kritis terjadi pada suatu event yang mempunyai: EET=LET.

EET (Saat paling cepat terjadi):
